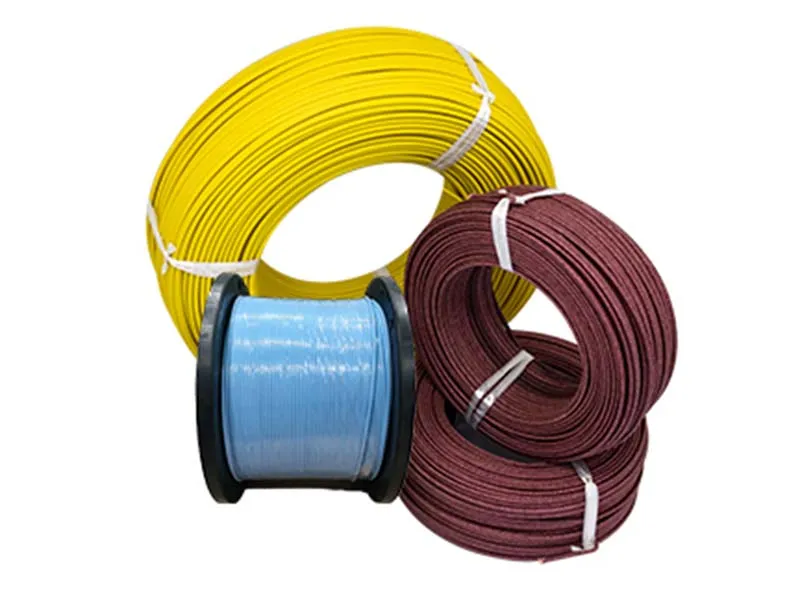

热电偶补偿导线与延长电缆
热电偶补偿导线与延长电缆 (高精度传输)
核心特点
- 匹配材质：补偿导线由与热电偶极性匹配的合金制成。例如，K型热电偶使用镍铬-镍铝合金，对应的补偿导线也采用相同比例的合金，确保在规定温区内热电性能一致。
- 工作温区：补偿导线主要用于将热电偶的冷端引出，通常适用于较低的温区（一般最高400°C），将信号从高温区域稳定传输至控制室。
- 信号精度：专门设计用于补偿冷端温差引起的误差，保持原有的热电特性。选择正确型号的补偿导线是确保系统测温精度的关键。
- 多种绝缘：根据工况需求，可提供聚氯乙烯 (PVC)、特氟龙 (PTFE) 或玻璃纤维等多种绝缘及护套材料，以应对不同湿温与化学腐蚀环境。
热电偶丝与延长电缆的区别
| 性能指标 | 热电偶丝 | 延长/补偿导线 |
| 材料组成 | 与热电偶等级完全相同的合金 | 在规定温区内特性相匹配的合金 |
| 耐受温度 | 极高 (部分型号可达 1700°C) | 受限 (通常最高 400°C) |
| 采购成本 | 较高 (尤其是贵金属类) | 较低，适合长距离传输 |
| 主要用途 | 制作传感器感温原件 | 将温感信号传输至测量仪表 |

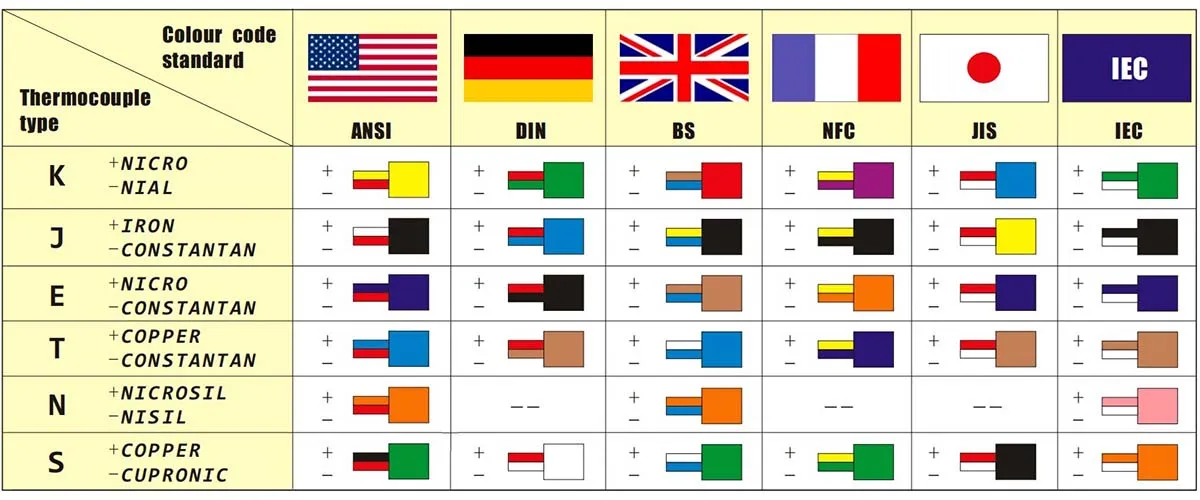

热电偶补偿导线选型注意事项
- 型号匹配：补偿导线必须与热电偶类型严格匹配（如 K型配套KX，J型配套JX）。
- 环境适应：确保绝缘材质适配工况环境。
PVC：柔韧性好，通用型
玻璃纤维：耐高温性能佳
特氟龙 (PTFE)：优异的耐化学腐蚀与防潮性能 - 线缆截面：长距离传输需选用较大截面的导线，以降低线路阻抗，减少信号衰减。
- 屏蔽保护：在强电磁干扰环境下，建议选用金属丝编织屏蔽型导线。
- 精度等级：确认线缆符合 ASTM 或 IEC 等国际精度标准要求。
| 热电偶型号 | 补偿导线代号 | 等级 | 标准电动势 (EMF) | 精密级允差 | 普通级允差 | |||
| 温度 (°C) | 值 (μV) | 偏差 (μV) | EMF 范围 (μV) | 偏差 (μV) | EMF 范围 (μV) | |||
| K | KX, KCA 或 KCB | G (普通级) | -25 | -968 | ±40 | -924~-1012 | ±80 | -880~-1 056 |
| 100 | 4096 | 4052~4140 | 4 008~4 184 | |||||
| H (精密级) | -25 | -968 | ±40 | -924~-1012 | ±88 | -880~-1 056 | ||
| 100 | 4096 | 4052~4140 | 4 008~4 184 | |||||
| 200 | 8138 | 8094~8182 | 8 050~8 226 | |||||
| J | JX | G (普通级) | -25 | -1 239 | ±62 | -1177~-1301 | ±123 | -1 116~-1 362 |
| 100 | 5269 | 5207~5331 | 5 146~5 392 | |||||
| H (精密级) | -25 | -1239 | ±62 | - 177~-1301 | ±123 | -1 116~-1 362 | ||
| 100 | 5269 | 5207~5331 | 5 146~5 392 | |||||
| 200 | 10779 | 10717~10841 | 10 656~10 902 | |||||
典型应用领域
- 航空航天： 实时监控发动机组件与关键热端部件的运行温度。
- 电力能源： 火电、核电厂锅炉及燃气轮机组的远程测温监控。
- 医疗制药： 灭菌柜、培养箱等精密控温设备的数据信号传输。
- 工业暖通： 大型中央空调、热泵系统的末端感温器信号连接。
