矿物绝缘热电偶电缆
矿物绝缘热电偶电缆 (MI电缆厂家直销)
矿物绝缘（MI）电缆专为极端环境下的测温与传输设计。它由金属导体嵌套在经过高压压缩的矿物绝缘材料（通常为氧化镁，MgO）中，并由金属护套紧密包裹而成。此类电缆在需要极高耐温性、防火安全性或强抗腐蚀能力的工业领域具有无可替代的优势。

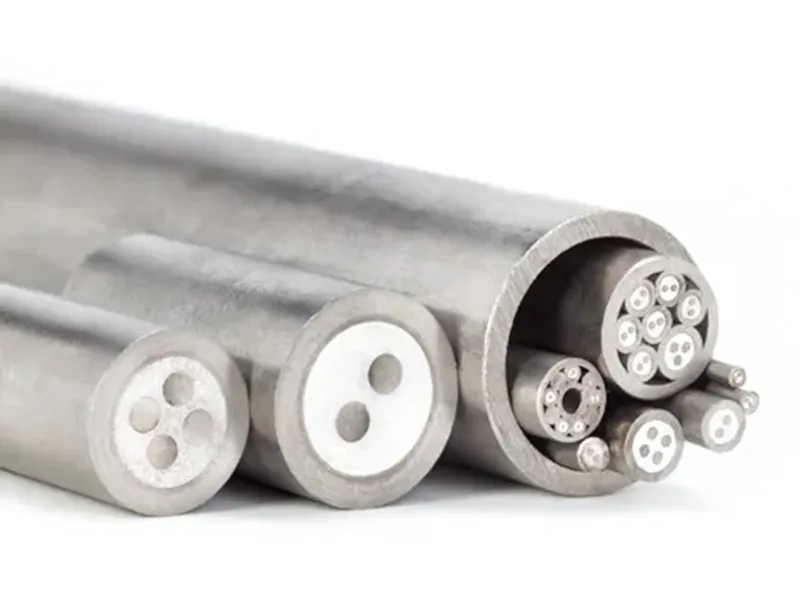

MI电缆结构分析
- 金属导体： 可选铜、不锈钢、因科内尔 (Inconel) 或其他精密合金导体。
- 绝缘材质： 采用高纯度氧化镁 (MgO)，提供卓越的电气绝缘与导热性。
- 金属护套： 提供极强的机械保护，并能有效屏蔽电磁干扰。
国际标准与认证
戴之信矿物绝缘电缆严格遵循以下国际规范：
- IEC 60702 标准
- BS 6387 防火标准
- NEC 电气规范
核心技术规格
低压矿物绝缘电缆 (0.6/1 kV)
| 芯数类型 | 截面积 (mm²) | 外径范围 (mm) | 参考重量 (kg/km) |
| 单芯电缆 | 10-500 | 15-60 | 500-4000 |
| 多芯电缆 | 1.5-240 | 10-50 | 200-3500 |
中压矿物绝缘电缆 (6~35 kV)
| 芯数类型 | 截面积 (mm²) | 外径范围 (mm) | 参考重量 (kg/km) |
| 单芯电缆 | 50-1000 | 30-100 | 2000-8000 |
| 多芯电缆 | 35-500 | 40-120 | 2500-9000 |
高压矿物绝缘电缆 (≥110 kV)
| 芯数类型 | 截面积 (mm²) | 外径范围 (mm) | 参考重量 (kg/km) |
| 单芯电缆 | 200-2000 | 50-150 | 5000-15000 |
核心工作性能
电气属性参数
| 参数项 | 低压 (0.6/1 kV) | 中压 (6~35 kV) | 高压 (≥110 kV) |
| 额定电压 (u₀/U) | 0.6/1 kV | 6/10-26/35 kV | ≥110 kV |
| 绝缘电阻 (MΩ·km) | ≥100 | ≥200 | ≥500 |
| 交流耐压 (kV) | 3.5 | 21~52 | ≥160 |
| 导体直流电阻 | 符合 IEC 标准 | 符合 IEC 标准 | 符合 IEC 标准 |
机械属性参数
| 铠装/护套类型 | 钢带铠装 | 钢丝铠装 | 铝带/不锈钢铠装 |
| 抗拉强度 (N/mm²) | 300-500 | 400-600 | 150-250 |
| 抗压强度等级 | ≥3000 | ≥1500 | ≥1000 |
| 最小弯曲半径 | 6倍外径 (6×) | 10倍外径 (10×) | 8倍外径 (8×) |
热学/防火属性
| 常规工作温度 (°C) | -40 至 +90（常规绝缘）/ 长期耐受高温达 1000°C |
| 短路极限温度 (5秒) (°C) | 160~250 (视具体护套材料而定) |
| 阻燃/防火等级 | 严格符合 IEC 60332 防火规范 |
产品显著优势
- 极端耐温： 根据材质组合，可承受高达 1000°C (1832°F) 及以上的持续高温工况。
- 永久防火： 作为矿物材料，MI电缆在火灾发生期间及之后仍能保持电路连通，是应急消防系统的理想选型。
- 强腐蚀耐受： 配合定制化的金属护套，可在海洋气候、高浓度化学酸碱等严苛环境中长期稳定运行。
- 高机械强度： 结构极其致密，能承受强力挤压、弯曲及震动而不影响内部信号。
- 免老化长寿命： 纯无机材料构成，不随时间降解，使用寿命长达数十年。
- 全域防水防潮： 高压压缩的 MgO 填料与无缝护套确保了极佳的密封性。
应用行业
- 工业测温： 冶金炉窑、化工反应釜及各类高热处理设备的精密测温。
- 消防安全： 消防监控、排烟系统、应急照明等关键生命线的防火供电。
- 油气资源： 输油管道监测及油井井口辅助加热系统。
- 海工装备： 船舶电气系统及海上钻井平台的抗盐雾腐蚀布线。
- 核能电站： 核心区域的抗辐射、耐高温关键信号监测线路。
- 高端基建： 超高层建筑、大型隧道等对安全性要求极高的防火布电。
